1、钻小孔的精孔钻

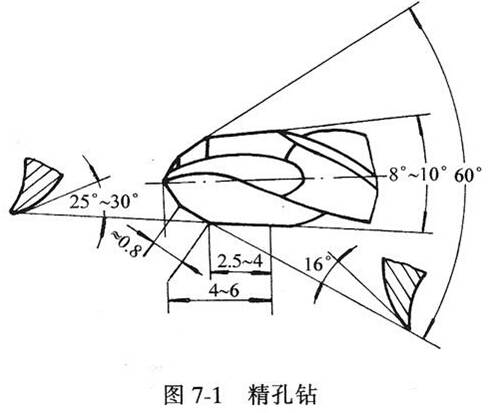

钻削直径在(2～16)mm的内孔时,可将钻头修磨成图7-1所示的几何外形,使其具有较长的修光刃和较大的后角,刃口十分锋利,类似铰刀的刃口和较大的容屑槽,可进行钻孔和扩孔,使孔获得较高的加工精度和表面质量。

钻孔或扩孔时,进给要均匀。对钻削碳钢时加工精度可达IT(6～8),表面粗糙度可达Ra(3.2～1.6)μm。采用的切削用量：Vc =(2～10)m/min,f=(0.08～0.2)mm/r。冷却润滑液为乳化液或植物油。
2、半孔钻

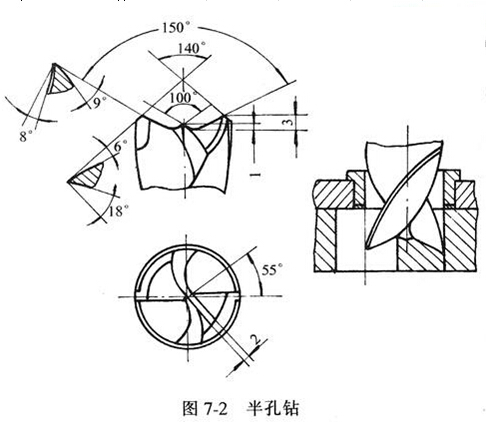

工件上原来就有圆孔,要扩成腰形孔,这就需要钻半孔了。若采用一般的钻头进行钻削，会产生严重的偏斜现象，甚至无法钻削加工。这时可将钻头的钻心修整成凹形，如图7-2所示，突出两个外刃尖，以低速手动进给，即可钻削。

实际钻削时，还会碰到超过半孔和不超过半孔的情况，由于两者的切削分力情况不同，必须对半孔钻的几何参数作必要的修正，若条件可能的话，使用相应的钻套，就更好了。
3、平底孔钻
平底又分平底解体4通孔和平底盲孔，如图7-5（b）、（c）所示。这时，可把麻花钻磨成两刃平直且十分对称的切削刃，并把前角修磨成3°～8°，后角为2°～3°特别是后角不能大，大了以后不仅引起“扎刀”，而且孔底面呈波浪形，重则会造成钻头折断事故。若钻削盲孔时，应把钻心磨成如图7-5(c)所示的凸形钻心，以便钻头定心，使钻削平稳。

4、薄板钻
在(0.1～1.5)mm厚的薄钢板、马口铁皮、薄铝板、黄铜皮和紫铜皮上钻孔，不能用普通钻头，否则钻出的孔就会出现不圆、成多角形、孔口飞边、毛刺很大，甚至薄板扭曲变形，孔被撕破。大的薄板很难固定在机床上，若用手握住薄板钻孔，当用普通麻花钻的钻尖刚钻透时，钻头失往定心的能力，工件发生抖动，刀刃忽然多切，扎进薄板，切削力急增，易使钻头折断或手扶不住，造成事故。
图7-6所示的薄板钻，钻时钻尖先切人工件，起定心作用，两个风力的外尖迅速把中间切离，得到所要求的孔用它钻薄板的干净爽利，安全可靠。

当钻削较厚的板料时，应将外缘刃尖磨成短平刃，以增强外缘刃尖的强度和改善散热条件。钻黄铜皮时，外缘刃刀尖处的前角为0°。
